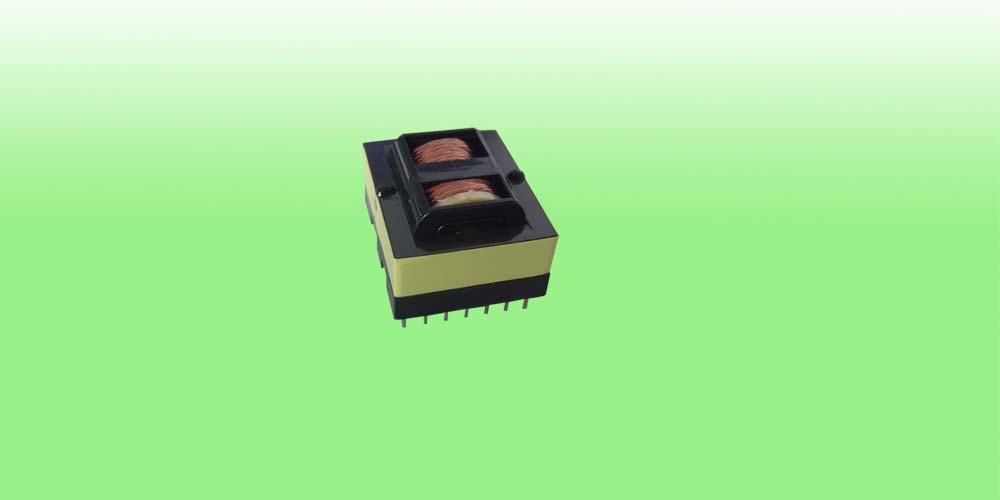

諧振式開關電源變壓器，因為它優于常規的串聯諧振變換器和并聯諧振變換器：

在負載和輸入變化較大時,頻率變化很小,且全負載范圍內切換可實現零電壓轉換(ZVS), 下面我們就來討論這種線路結構種的變壓器設計.

當然在設計變壓器之前還有些其它線路的設計,大概總結如下:

a) 定義系統參數,

比如說目標效率. 輸入電壓范圍等

b) 確定諧振網絡的最大和最小電壓增益

M min=Vro/Vinmax/2=Lm+n^2Llks/Lm=Lm+Llkp/Lm

M max= Vin max/Vin min*M min

c) 確定變壓器圈數比

(n=Np /Ns)  n=Vin max/{2(Vo+2Vf)}*M min.

d) 計算等效負載電阻(Rac)

Rac={8n^2/(3.14)^2}*(Vo^2/Po)*Eff

e) 設計諧振網絡(一般在峰值增益上要有10-15%余量)

Cr=1/2*3.14*Q*F0*Rac

Lr=1/ (2*3.14*F0)^2*Cr

Lp= (k+1)^2/(2k+1)*Lr

注:K值為: Lm/Llkp (激磁電感和初級漏磁電感之間的比)
